Nelle operazioni di tornitura ad alta precisione, il sistema di serraggio deve garantire stabilità e sicurezza. Inoltre, è importante anche un’elevata forza di serraggio e una ripetibilità costante nel tempo. Questi requisiti diventano fondamentali soprattutto nelle produzioni variabili. In tali contesti, i cambi di configurazione sono frequenti e i tempi di attrezzaggio incidono direttamente sulla produttività complessiva.

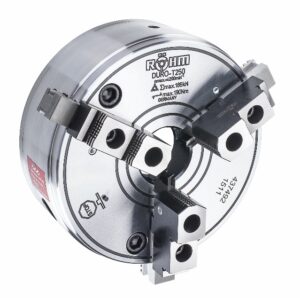

L’autocentrante DURO-T a comando tangenziale con sostituzione rapida delle griffe è progettato per rispondere a queste esigenze. L’autocentrante offre una soluzione che combina massima concentricità, elevata forza di serraggio fino a 430 kN e rapidità di attrezzaggio. Grazie alla sua struttura e al principio di funzionamento, rappresenta una scelta efficace per lavorazioni che richiedono precisione elevata, resistenza e continuità operativa.
Sistema a comando tangenziale e trasmissione ottimizzata della forza
Il principio di funzionamento del DURO-T si basa su un sistema a comando tangenziale, progettato per garantire una trasmissione della forza estremamente efficiente e uniforme. Nello specifico, la forza di serraggio viene generata tramite un albero filettato disposto tangenzialmente. Successivamente, la forza viene trasmessa a un’asta a cremagliera con filetto interno. Questa, a sua volta, movimenta un anello di azionamento tramite uno scorsoio, distribuendo il carico alle altre cremagliere e alle rispettive griffe.
Le aste a cremagliera, caratterizzate da un profilo inclinato, si innestano nelle griffe di base assicurando un serraggio concentrico e preciso. Un elemento distintivo di questo sistema è rappresentato dalle ampie superfici lineari di contatto tra la cremagliera tangenziale e le griffe. In questo modo, si consente una trasmissione della forza particolarmente efficace. Grazie a questa configurazione, il mandrino è in grado di raggiungere una forza di serraggio fino a 430 kN. Al tempo stesso, quindi, mantiene un livello di precisione estremamente elevato, fino al doppio rispetto alle disposizioni della norma DIN 6386.
Questo sistema consente, inoltre, di ottenere un’eccellente combinazione tra forza centrifuga e forza di serraggio anche ad alti regimi. Si tratta di un vantaggio considerevole, in quanto garantisce stabilità del pezzo durante la lavorazione e riduce il rischio di vibrazioni o micro-movimenti. Il risultato è un serraggio affidabile, preciso e adatto alle lavorazioni più impegnative.
Cambio rapido delle griffe e riduzione dei tempi di attrezzaggio
Uno degli aspetti più rilevanti dell’autocentrante DURO-T è il sistema di sostituzione rapida delle griffe. Questo sistema consente di invertire, spostare o sostituire le griffe in pochi secondi, riducendo in modo significativo i tempi di attrezzaggio. Questa caratteristica è particolarmente vantaggiosa nelle produzioni variabili, dove la rapidità di configurazione rappresenta un fattore chiave per l’efficienza del processo.
Andando nello specifico, la procedura di cambio è progettata per essere semplice e sicura. Inizialmente, si ruotano le aste a cremagliera con la chiave. Così facendo, il perno di indicazione si sposta in avanti, segnalando la posizione corretta per l’operazione. In questa configurazione, le griffe sono bloccate contro la fuoriuscita, anche in caso di attivazione accidentale della macchina. Si garantisce, così, un elevato livello di sicurezza operativa. Per completare la sostituzione, è sufficiente agire sul carrello di bloccaggio tramite il perno di pressione posizionato sul diametro esterno del mandrino. Questo sistema consente di intervenire rapidamente su tutte le griffe, mantenendo al tempo stesso un controllo preciso durante l’operazione.
Oltre alla rapidità, il DURO-T offre una ripetibilità estremamente elevata. Si tratta di una caratteristica fondamentale per garantire qualità costante nelle lavorazioni. La possibilità di effettuare cambi frequenti senza perdita di precisione consente di ottimizzare i cicli produttivi, migliorando sia l’efficienza sia l’affidabilità del processo.
Manutenzione, affidabilità e continuità operativa
Per garantire prestazioni costanti nel tempo, il mandrino DURO-T richiede una lubrificazione regolare. È un requisito fondamentale per mantenere la forza di serraggio e preservare l’efficienza dei componenti interni. A questo scopo, il mandrino è dotato di tre ingrassatori supplementari sulla parte frontale. Pertanto, i tre ingrassatori semplificano le operazioni di manutenzione e consentono un accesso rapido ai punti di ingrassaggio.
Riassumendo quanto detto, la progettazione robusta e l’attenzione agli aspetti manutentivi contribuiscono a rendere il DURO-T una soluzione affidabile anche in condizioni operative intensive. La combinazione tra elevata forza di serraggio, precisione e facilità di manutenzione garantisce una lunga durata operativa e una riduzione dei tempi di fermo macchina. Questo rende il mandrino particolarmente adatto alle lavorazioni industriali dove continuità produttiva, sicurezza e qualità devono essere mantenute nel tempo senza compromessi.
In conclusione, l’autocentrante DURO-T a comando tangenziale rappresenta una soluzione avanzata per le lavorazioni di tornitura che richiedono elevata forza di serraggio, massima concentricità e ripetibilità. Inoltre, il sistema di trasmissione della forza consente di migliorare l’efficienza produttiva riducendo i tempi di attrezzaggio.
La combinazione tra precisione elevata, robustezza costruttiva e facilità di manutenzione rende il DURO-T una scelta affidabile per applicazioni industriali dove qualità e continuità operativa sono fondamentali
