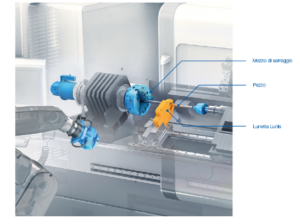

La lavorazione di pezzi lunghi e affusolati su torni CNC rappresenta una delle sfide più complesse in ambito produttivo. L’instabilità del componente durante la rotazione può generare vibrazioni, ovalizzazioni, deviazioni dimensionali e compromissione della qualità superficiale. In questo contesto, l’impiego di una lunetta tecnicamente evoluta non è un semplice accessorio, ma un elemento determinante per garantire precisione e continuità operativa.

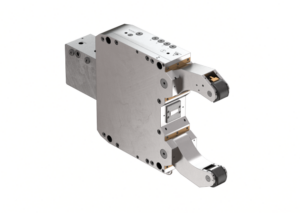

La lunetta autocentrante ad azionamento idraulico Lunis è progettata proprio per sostenere il pezzo in modo controllato e uniforme durante la tornitura. In questo modo, si implementa un elevato grado di concentricità e il raggiungimento di tolleranze cilindriche fino a 5µ. Una soluzione pensata per torni CNC orizzontali e verticali, dove stabilità, ripetibilità e protezione dei componenti interni sono requisiti imprescindibili.
Autocentraggio idraulico e concentricità fino a 5 micron
Il cuore della Lunis è il suo sistema di autocentraggio ad azionamento idraulico. Tale sistema è sviluppato per garantire un posizionamento preciso e automatico del pezzo durante la lavorazione. Nello specifico, il movimento sincronizzato dei bracci di serraggio consente un supporto uniforme lungo la circonferenza del componente. La conseguenza è che si riducono al minimo le deviazioni radiali e assicurando una concentricità costante anche su lunghezze elevate. Questo aspetto è fondamentale nella lavorazione di alberi, assi o componenti sottili, dove anche minime flessioni possono compromettere la qualità finale.
Passando alle specifiche, la lunetta permette di raggiungere tolleranze cilindriche fino a 5 micron, un valore che la colloca tra le soluzioni ad alta precisione per la tornitura CNC. Tale risultato è reso possibile non solo dal sistema idraulico, ma anche dalla progettazione del corpo macchina. Il corpo macchina è a tenuta ermetica già nella versione base, ovvero a partire dalla taglia 08-105. La struttura sigillata protegge efficacemente i meccanismi interni dall’ingresso di trucioli, refrigerante e contaminanti, riducendo l’usura e preservando nel tempo l’accuratezza del sistema.
Proseguendo, la Lunis sostituisce le precedenti lunette delle serie SLZN e SLZNB. Tale cambiamento permette di introdurre un concetto costruttivo più moderno e modulare. Il nome richiama la forma a mezzaluna dei bracci di serraggio, elemento distintivo che contribuisce alla distribuzione equilibrata delle forze e alla stabilità complessiva del pezzo durante la rotazione.
Sistema modulare, protezione avanzata e varianti Lunis-B e Lunis-SC
Oltre alla precisione, la Lunis si distingue per la sua configurabilità. Infatti, il sistema modulare consente numerose combinazioni, adattando la lunetta alle specifiche esigenze di spazio e di processo. In particolare, quando l’installazione sulla macchina utensile presenta vincoli dimensionali, è disponibile la variante Lunis-B. Tale variante è dotata di cilindro laterale, soluzione che ottimizza l’ingombro senza compromettere le prestazioni di serraggio e sostegno.
Per garantire la massima affidabilità in ambienti produttivi gravosi, tutti i modelli possono essere equipaggiati con aria di sbarramento. In questo modo, il sistema crea una barriera contro l’infiltrazione di trucioli, liquidi refrigeranti e impurità. Questa protezione attiva contribuisce a mantenere inalterate le performance nel tempo, riducendo interventi di manutenzione e fermi macchina. Inoltre, è disponibile come optional una protezione antitrucioli, ulteriore elemento di salvaguardia per applicazioni particolarmente intensive.
Nella versione Lunis-SC, i bracci possono essere equipaggiati con acqua di raffreddamento. Si tratta di una caratteristica che risulta particolarmente vantaggiosa nelle lavorazioni che generano elevate temperature o richiedono un controllo termico mirato del pezzo. La possibilità di integrare il raffreddamento direttamente sui bracci amplia il campo di applicazione della lunetta. Nella pratica, la lunetta risulta essere adatta anche a cicli produttivi complessi e ad alta intensità.
In sostanza, il corpo ermetico standard, l’attacco per aria di sbarramento integrato e il ridotto consumo di aria compressa contribuiscono a un eccellente rapporto tra qualità prestazioni. Queste caratteristiche permettono di combinare efficienza energetica, protezione e precisione operativa in un’unica soluzione.
In conclusione, la lunetta autocentrante idraulica Lunis è progettata per garantire stabilità, concentricità e protezione nelle lavorazioni su torni CNC di pezzi lunghi e affusolati. Grazie al sistema di autocentraggio idraulico, alla struttura ermetica standard e alla possibilità di configurazione tramite le varianti Lunis-B e Lunis-SC, offre una soluzione tecnica completa per applicazioni ad alta precisione fino a 5µ.
Un sistema modulare, affidabile e protetto, pensato per assicurare continuità operativa e qualità costante nelle lavorazioni di tornitura più esigenti.
